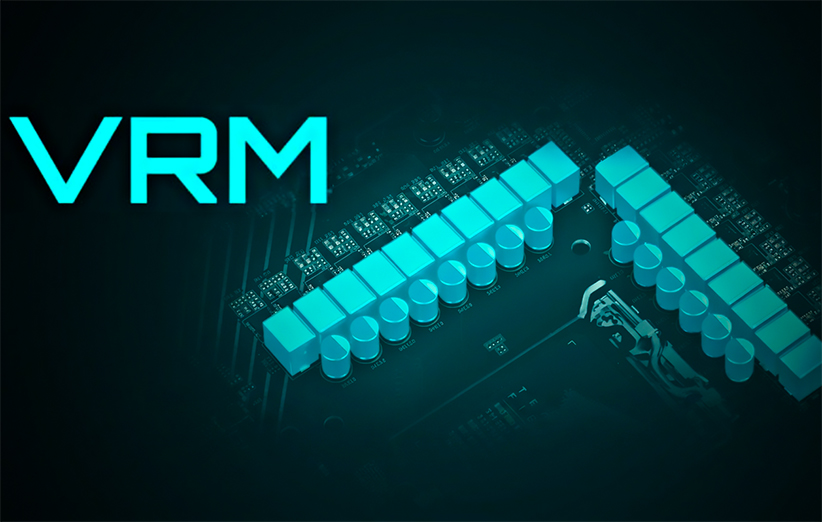

VRM یکی از مهمترین بخشهای مادربرد است که وظیفه دارد برق ورودی را به ولتاژ مناسب و پایدار برای پردازنده تبدیل و تنظیم کند. اگرچه این بخش معمولاً کمتر از CPU، کارت گرافیک یا RAM مورد توجه قرار میگیرد، اما کیفیت و دمای آن میتواند روی پایداری سیستم، مصرف انرژی و توانایی پردازنده برای حفظ فرکانس کاری خود تأثیر بگذارد.
در مادربردهای جدید، مخصوصاً مدلهایی که برای پردازندههای پرمصرف طراحی شدهاند، مدار تغذیه CPU اهمیت بیشتری پیدا میکند. هنگامی که CPU تحت فشار سنگین قرار میگیرد، جریان قابلتوجهی از مدار تغذیه عبور میکند و بخشی از انرژی نیز به گرما تبدیل میشود. بنابراین خنککاری مناسب این بخش اهمیت زیادی دارد.
VRM مخفف Voltage Regulator Module یا «ماژول تنظیم ولتاژ» است. این مدار وظیفه دارد ولتاژ ورودی را به سطح مناسب برای CPU کاهش دهد و آن را تا حد امکان پایدار نگه دارد.
منبع تغذیه کامپیوتر معمولاً ولتاژهایی مانند 12 ولت را در اختیار سیستم قرار میدهد، در حالی که پردازنده برای کار کردن به ولتاژ بسیار پایینتری نیاز دارد. VRM این تبدیل را انجام میدهد و در کنار آن تلاش میکند توان موردنیاز پردازنده را به شکل پایدار تأمین کند.
به زبان ساده، میتوان VRM را واسطهای میان منبع تغذیه و CPU دانست؛ واسطهای که برق را برای نیاز واقعی پردازنده آماده میکند.
CPU در همه لحظات به یک مقدار ثابت توان نیاز ندارد. هنگام اجرای کارهای سبک، مصرف پردازنده میتواند پایین باشد، اما در زمان اجرای بازی، رندر، کامپایل یا دیگر پردازشهای سنگین، مصرف انرژی و جریان موردنیاز افزایش پیدا میکند.
در چنین شرایطی VRM باید بتواند جریان موردنیاز CPU را با ولتاژ مناسب و بدون نوسانات نامطلوب تأمین کند. کیفیت طراحی این مدار در اینجا اهمیت پیدا میکند؛ زیرا مدار تغذیهای که برای بار موردنظر ضعیف باشد، ممکن است در بارهای سنگین دچار افت ولتاژ، افزایش حرارت یا محدودیت عملکرد شود.
VRM در واقع یک مبدل DC-to-DC است که وظیفه کاهش و تنظیم ولتاژ موردنیاز پردازنده را بر عهده دارد. اهمیت این مدار در سیستمهایی با پردازندههای پرمصرف و بهویژه هنگام اورکلاک بیشتر میشود.
مدار VRM فقط یک قطعه منفرد نیست و معمولاً از مجموعهای از قطعات الکترونیکی تشکیل میشود. از مهمترین اجزای این مدار میتوان به موارد زیر اشاره کرد:
MOSFET یا Power Stage:
این بخش وظیفه سوئیچکردن جریان و کنترل انتقال انرژی را بر عهده دارد و در زمان فعالیت میتواند گرمای قابلتوجهی تولید کند.
Choke یا سلف:
برای فیلتر و تنظیم جریان استفاده میشود و در ساختار مدار تغذیه نقش مهمی دارد.
خازنها:
به صافتر شدن ولتاژ و کاهش نوسانات کمک میکنند.
کنترلر PWM:
عملکرد مراحل مختلف مدار تغذیه را کنترل میکند تا توان موردنیاز پردازنده به شکل مناسب تأمین شود.
در بسیاری از مادربردها، این اجزا در چند مرحله یا Phase کار میکنند. وجود چند مرحله باعث میشود بار توزیع شود و مدار بتواند جریان موردنیاز پردازنده را بهتر مدیریت کند. TechSpot نیز ساختار متداول VRM را شامل MOSFET، سلف و خازن معرفی میکند و توضیح میدهد که این مدار هنگام عبور جریان بالا گرما تولید میکند.
داغ شدن VRM به خودی خود غیرعادی نیست. هر مدار تبدیل توان مقداری انرژی را به صورت گرما تلف میکند و زمانی که جریان عبوری افزایش پیدا کند، میزان گرمای تولیدشده نیز بیشتر میشود.
CPUهای قدرتمند که تحت بار سنگین کار میکنند، جریان بیشتری از مدار تغذیه میطلبند. در نتیجه، اجزای VRM نیز باید توان بیشتری را مدیریت کنند.
مواردی مانند اورکلاک، محدودیت خنککاری، جریان هوای ضعیف داخل کیس، هیتسینک نامناسب و استفاده از پردازندهای با مصرف بالا میتوانند فشار حرارتی بیشتری به VRM وارد کنند.
نکته مهم این است که صرفاً تعداد Phaseهای یک مادربرد معیار کاملی برای ارزیابی کیفیت آن نیست. کیفیت Power Stageها، طراحی مدار، هیتسینک، جریان هوا و توانایی واقعی مادربرد در تحمل بار نیز اهمیت دارند.
داغ شدن VRM لزوماً به این معنی نیست که خود CPU فوراً بیش از حد داغ میشود. ارتباط اصلی از طریق توانرسانی و پایداری پردازنده است.
وقتی VRM بیش از حد تحت فشار قرار بگیرد و نتواند شرایط مناسب کاری خود را حفظ کند، ممکن است مادربرد برای محافظت از مدار تغذیه و سیستم، توان یا فرکانس پردازنده را محدود کند.
در چنین وضعیتی CPU ممکن است نتواند فرکانس بالای خود را برای مدت طولانی حفظ کند و عملکرد آن در بارهای سنگین کاهش پیدا کند. این موضوع را میتوان بهخصوص در پردازندههای پرمصرف، سیستمهای اورکلاکشده و بارهای کاری طولانی مشاهده کرد.
بنابراین رابطه را میتوان اینگونه خلاصه کرد:
بار سنگین CPU → افزایش مصرف توان → افزایش جریان VRM → افزایش حرارت VRM → احتمال محدود شدن توان یا فرکانس → کاهش عملکرد در شرایط خاص
این اتفاق لزوماً در هر سیستم و هر مادربردی رخ نمیدهد. یک مادربرد مناسب با مدار تغذیه قدرتمند و خنککاری صحیح میتواند حتی در زمان اجرای طولانیمدت پردازندههای پرمصرف، شرایط پایداری داشته باشد.
بله، اما باید بین «گرمای عادی» و «گرمای بیش از حد» تفاوت قائل شد.
مدار VRM اصولاً برای کار در دماهای بالا طراحی شده و گرم شدن آن هنگام بار CPU طبیعی است. مشکل زمانی ایجاد میشود که دما بیش از محدوده مناسب طراحی افزایش پیدا کند و مدار نتواند بدون محدودیت عملکرد به کار ادامه دهد.
در این حالت ممکن است نشانههایی مانند افت عملکرد در بارهای طولانی، کاهش فرکانس پردازنده، ناپایداری یا حتی خاموشی و ریست سیستم ظاهر شود. منابع فنی نیز ضعف مدار تغذیه یا خنککاری نامناسب را از عوامل مؤثر بر محدود شدن عملکرد پردازنده تحت بار میدانند.
یکی از مؤثرترین راهها، ایجاد جریان هوای مناسب در کیس است. حتی هیتسینک بزرگ نیز در صورتی که هوای گرم اطراف آن باقی بماند، عملکرد ایدهآلی نخواهد داشت.
انتخاب مادربرد مناسب نیز اهمیت زیادی دارد. برای یک CPU ردهبالا، استفاده از مادربردی با مدار تغذیه قویتر، Power Stageهای مناسب و هیتسینک مؤثر منطقیتر است.
همچنین باید شرایطی مانند موارد زیر را بررسی کرد:
در سیستمهایی که پردازنده برای ساعتهای طولانی تحت فشار قرار میگیرد، مانند سیستمهای رندرینگ یا ورکاستیشن، اهمیت این موارد بیشتر میشود.
اشتباه رایج این است که فقط به تعداد Phaseهای نوشتهشده در مشخصات مادربرد نگاه کنیم. عدد بزرگتر همیشه به معنی VRM بهتر نیست.
برای ارزیابی واقعی باید مجموعهای از عوامل را در نظر گرفت؛ از جمله کیفیت Power Stage، توان خروجی مدار، طراحی هیتسینک، کیفیت PCB، کنترلر مدار تغذیه و نتایج تستهای حرارتی.
این موضوع مخصوصاً زمانی اهمیت دارد که قصد استفاده از پردازندههای پرمصرف یا سیستمهای دارای بار کاری سنگین را دارید. بررسیهای حرارتی نشان میدهند که تفاوت میان مادربردها در شرایط بار سنگین، بهخصوص در مدلهای اقتصادی و هنگام استفاده از پردازندههای پرمصرف، میتواند قابلتوجه باشد.
VRM یکی از بخشهای حیاتی مادربرد است که وظیفه تنظیم و تأمین برق موردنیاز CPU را بر عهده دارد. این مدار هنگام پردازشهای سنگین گرم میشود و داغ شدن آن تا حد مشخصی طبیعی است.
مشکل از جایی شروع میشود که کیفیت مدار تغذیه، طراحی هیتسینک یا جریان هوای کیس برای بار موردنظر کافی نباشد. افزایش بیش از حد دمای VRM میتواند در شرایط خاص باعث محدود شدن توان پردازنده، کاهش فرکانس و افت عملکرد در بارهای طولانی شود.
بنابراین هنگام انتخاب مادربرد، نباید فقط به ظاهر یا تعداد Phaseها توجه کرد. کیفیت واقعی مدار تغذیه و خنککاری آن، بهخصوص در کنار یک CPU پرمصرف، اهمیت بیشتری دارد.
